      随着社会的发展与城市化水平的提高，社会对变配电运行的可靠性的要求也越来越高，由于变配电运行系统处于供电系统末端，直接联系着千家万户，因此，保证变配电运行的可靠性，具有深远的社会意义，尤其对金融、通信、外贸等企事业单位来说，尤为重要，一旦发生停电事故，造成的社会影响与经济损失不可估量。

  因此，许多单位的配电室采取24小时专人值守的方式，确保供电正常可靠。但是，这样传统的管理方式，效率低下，增加了人力成本；其次，无法快速准确的发现设备存在的安全隐患。

┃背景概述

┃应用场所

┃系统结构

┃系统功能

┃设备选型

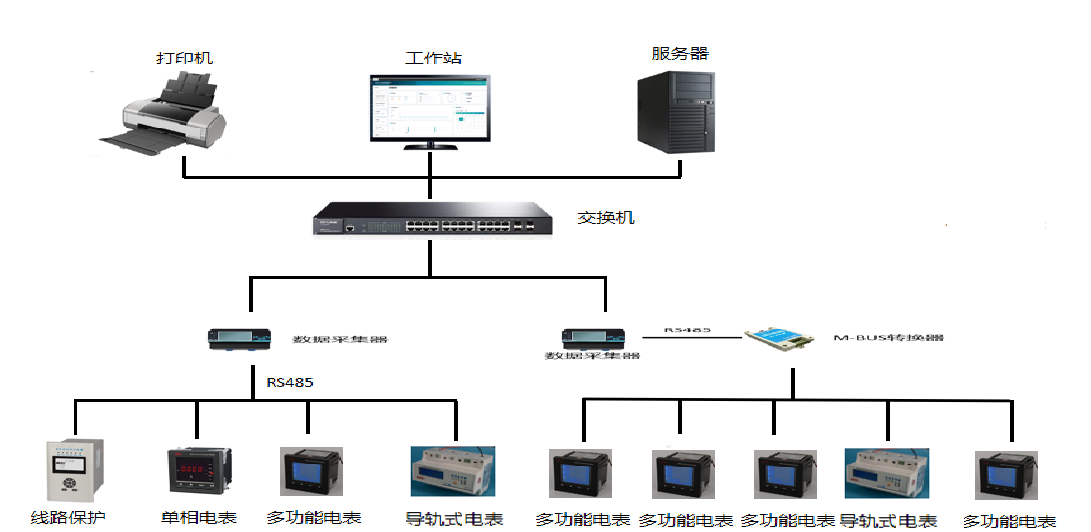

安科变配电系统平台由现场设备层，网络通讯层，后台监控层三部分组成：

  现场设备层：采集现场设备的各类数据、信息状态、设备房的环境参数和状态。

  网络通讯层：由环网交换机、通讯子站等设备组成，采用通讯子站对现场设备进行数据和状态的采集。

  后台监控层：设于消防控制室或者监控室内。具体包括：系统的数据服务器、工作站、网络交换机、UPS、打印机、工作台等设备。系统后台负责将通讯网络层上传的数据解包，进行集中管理和分析，执行相关操作，负责整个系统的整体监视和控制。

1.实时采集现场微机保护装置、智能仪表等电参量、非电量及开关状态量（分合位），结合电气主接线图、3D实景图及通讯工况图予以实时显示，方便查看及远程遥控操作。同时，图形界面支持遥信、遥测批量绑点、典型间隔模块化、柜体3D模型、CAD图形导入等快速制图功能；具备活动工具栏、鸟瞰图、防误闭锁、清除闪烁、图形抓图等实用工具。

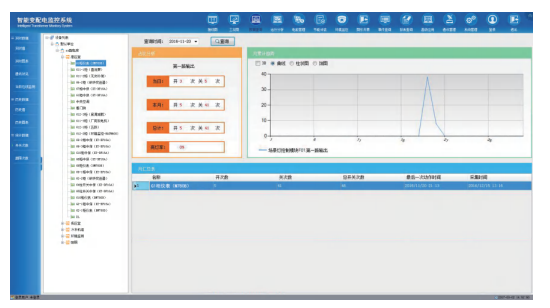

  实时统计断路器、刀闸等设备的分合次数，了解设备操作状况的同时为设备的检修及更换提供数据参考；对电流、电压、温度等遥测数据的越限次数进行统计记录，为事故的预测及追查提供科学合理的依据。

实时数据：实时值、通讯配置与状态、实时图表、变比系数（CT变比等）、采集时间和当日数据查询。

历史数据：历史值、历史图表、模板查询、任意时段数据查询。

图表分析：支持3D及平面曲线、饼图、柱状图分析。

设备对标：显示监控点不同时间段对比的电能、流量分析报告，从曲线和报表中可以清晰表达每个监控点或监控区间的高耗能时间段和低耗能时间段。

时间对标：显示不同监控点同一时间段对比的电能、流量分析报告，通过设备能耗数据的对比，找到高耗能设备。

通过3D实景仿真，立体展示变配电房设备温度、水浸、烟感、门禁、智能照明开关等配电房环境参数；支持视屏联 动 ，出现视屏关联事件时，摄像头会定位到对应位置，弹出实时画面，用户可以快速获取现场图像。

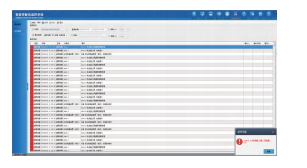

实时事件推送、历史事件记录查询与统计；支持弹框、短信、手机APP推送、语音告警、推图、推视频等多种告警方式；同时支持在线诊断、故障录波等高级事故功能。

可按区域、单位、部门等多级方式创建用户、定义用户角色及权限分配，支持分级授权机制；如：系统超级管理员可对用户组进行角色定义和权限分配，用户组管理员可对组内用户进行角色定义和权限分配 ，普通用户仅能修改自身密码等；支持不同用户登陆系统时具有不同的操作及查看权限。

                                         变配电系统解决平台

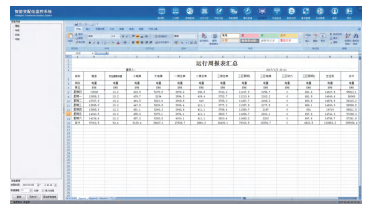

系统提供日月年标准报表模板，可根据用户需求定制报表。可查询和打印系统记录的所有数据值，并可定时自动生成报表，可导出所有报表；查询报表打印的起点、间隔等参数可自行设置。
