电气火灾系统解决方案
1:大型商场
2:生活小区
3:生活基地
4:办公大楼
5:商场酒店等
根据《中国火灾统计年鉴》统计,我国由电气引发的火灾事故占总火灾事故的比例由20世纪80年代初的10%上升到现在的近30%,由此给国家经济和人民生命财产造成了巨大损失。而在中低压配电系统中,电气线路漏电或短路是导致电气火灾发生的主要原因。所以加大电气漏电防火的力度势在必行。
基于这一特殊要求,陕西安科电气工程有限公司根据中低压配电管理系统开发研制出AK-3000漏电火灾报警系统。该系统除具备传统的漏电,过载,短路保护功能外,又增加了过压,欠压,雷电感应和误操作等防护措施;可通过实时监控,显示并储存故障发生点或指定点的漏电电流,温度等状态参数,及时掌握电路运行状况;同时系统具有良好的扩散性,可与火灾自动报警系统相联,实现远程切断火灾发生点的负载和电源等操作。
┃背景概述
┃应用场所
┃系统结构

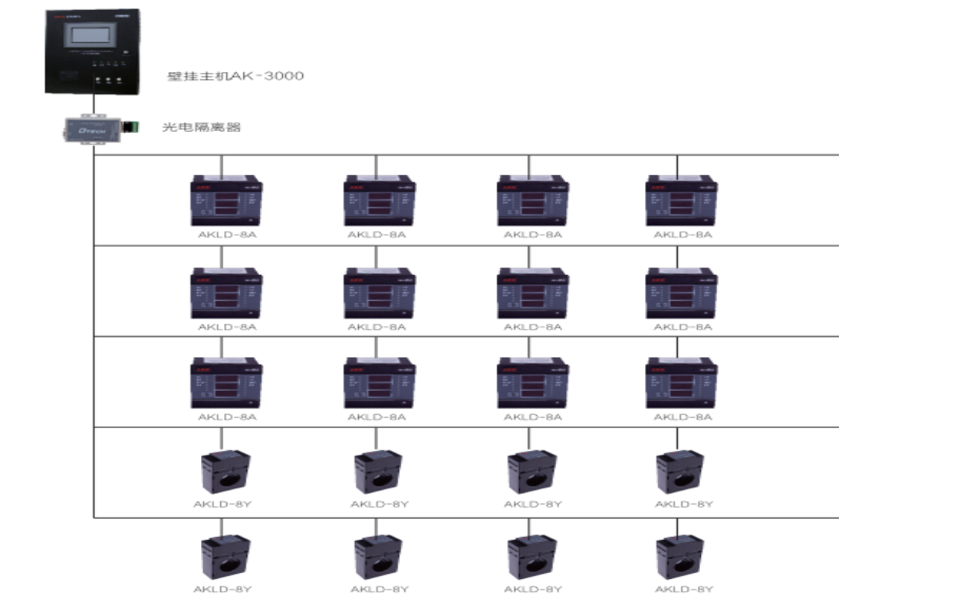

电气火灾监控系统由电气火灾监控设备,剩余电流式电气火灾监控探测器(控制模块+剩余电流互感器)和温度探测器组成。
┃系统功能
1:实现与配电现场的电气火灾探测器设备的通讯连接和通讯数据的处理。
2:利用图符直观显示现场的实时状态信息和测量信息。
3:可查询系统采集的电气火灾监控探测器实时数据。
4:可查询最近3000条以内的告警信息、3000条以内故障信息、1000条以上操作记录。
5:向上级系统转发数据。
6:通过对用户权限的设置,保证系统操作的安全性。
7:系统通过主电、备电工作;防止主电停电,AK-3000系列保持正常工作(4小时)。
8:设备具有自检功能,确保设备的显示及音响器件的正常。
┃设备选型
名称 |
型号 |
规格 |
备注 |
圆形剩余电流探测器 |
AKR-45 |
额定电流: 0-100A /过线内径∮45mm |
配套AKLD-8A |
圆形剩余电流探测器 |
AKR-65 |
额定电流: 0-250A /过线内径∮65mm |
|
圆形剩余电流探测器 |
AKR-80 |
额定电流: 0-315A /过线内径∮80mm |
|
圆形剩余电流探测器 |
AKR-100 |
额定电流: 0-630A /过线内径∮100mm |
|
圆形剩余电流探测器 |
AKR-150 |
额定电流: 0-1000A /过线内径∮150mm |
|
圆形剩余电流探测器 |
AKR-C120 |
额定电流: 0-100A /过排内径110*25mm |
|
圆形剩余电流探测器 |
AKR-C150 |
额定电流: 0-225A /过排内径150*35mm |
|
矩形剩余电流 探测器 |
AKR-C190 |
额定电流: 0-400A /过排内径190*35mm |
名称 |
型号 |
规格 |
备注 |
电气火灾监控主机 |
AK-3000-1 |
内部没有通讯powerbus模块不能用于AKLD-8Y系列,只能用于AKLD-8A系列组网功能要求。 |
|
电气火灾监控主机 |
AK-3000-2 |
内部配装有powerbus通讯模块,满足公司电气火灾监控探测器组网功能要求。 |
|
电气火灾监控模块 |
AKLD-8A/R/T |
检测回路数量:1回路剩余电流+1回路温度/独立式 |
|
电气火灾监控模块 |
AKLD-8A/D/R/T |
检测回路数量:1~8回路剩余电流+2回路温度/独立式 |
|
电气火灾监控模块 |
AKLD-8Y/R/T |
检测回路数量:1回路剩余电流+1~4回路温度/非独立式 |
|
名称 |
型号 |
规格 |
备注 |
矩形剩余电流探测器 |
AKR-C240 |
额定电流: 0-630A /过排内径240*45mm |
配套AKLD-8A
|
矩形剩余电流探测器 |
AKR-C300 |
额定电流: 0-1000A /过排内径300*45mm |
|
矩形剩余电流探测器 |
AKR-C400 |
额定电流: 0-2000A /过排内径400*45mm |
|
圆形剩余电流探测器 |
AKR-45Y |
额定电流: 0-100A |
配套AKLD-8Y
|
圆形剩余电流探测器 |
AKR-65Y |
额定电流: 0-250A |
|
圆形剩余电流探测器 |
AKR-80Y |
额定电流: 0-400A |
|
温度探测器 |
AK-TM222 |
温度范围:45-140℃ |
|
故障电弧探测器 | AKLD-8H | 实现监测电弧,温度高,漏电监测,单相电流/电压/有功/电度等全电量,RS485有线通讯 |
|
故障电弧探测器 | AKLD-8H-NB | 实现监测电弧,温度高,漏电监测,单相电流/电压/有功/电度等全电量,NB无线通讯 |
