ak-900大微机综合保护管理

1.1 概述

  微机综合保护管理装置是为适应变电站自动化技术的发展要求而推出的新一代智能微机测控保护装置。装置适应于35KV以下电压等级的主变压器、配电系统的线路（包含母联及备自投保护）、厂用变及站用变、并联电容器、电动机、PT及其并列的保护、测量、控制和管理，实现配电系统的无人值守和智能管理。产品符合电磁兼容标准IEC61000-4/2-3-4-5-6-8-11，4级标准。

·强大而通用的软硬件平台设计：

·采用最现代的DSP数字微处理器和双CPU的设计方案；

·完备的保护功能配置和强大的电参数测量功能；

·硬件为通用化设计，便于使用和维护；

·软件采用模块化设计，便于软件的移植和升级，并保证产品保护原理、保护逻辑的完美继承；

·完善的硬件自检功能和定值参数的纠错检查功能；

·宽范围的工作电源85-270VAC/DC，50Hz；

·极高可靠性：

可适应恶劣的现场运行环境，优异的抗干扰性能，通过高达4级的快速瞬变干扰试验、静电放电干扰试验以及其他抗干扰试验；

符合IEC、GB、DL等各种技术规范和ISO9001:2000产品质量标准，高可靠、免维护、高精度、免校验

采用抗振动、宽温、防尘密封以及“一对一”的设计原则，即可分散安装于开关柜上，也可集中组屏配置；

·一体化的智能设计；

兼有多种电参数测量的遥测功能、8路开出的遥控功能、16路开入的遥信功能，1路模拟量输出，应用于DCS系统，可对应各种电参数；带防跳功能，

·为嵌入式结构设计，

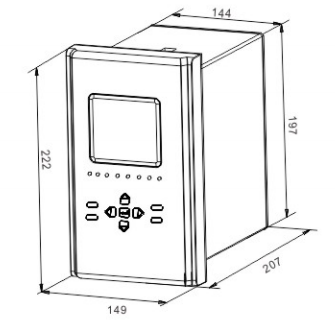

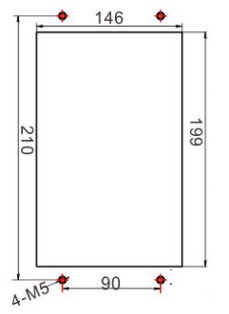

外形尺寸:222mm×149mm×207mm（高*宽*深）；开孔尺寸：146mm×199mm（宽*高）；

·人性化的人机界面设计：

·采用大尺寸屏幕，汉化界面，可直观描述电参数；

·8个LED信号指示灯，可直观指示信息状态；

·丰富的通讯接口

·双RS485通讯接口和双以太网等，通讯规约为MODBUS-RTU等。
