JMC-100P马达保护器
智能型马达保护器，所有部件采用工业级，完全按工业标准设计。适用于额定电压为AC 690V、额定电流为AC 800A、额定频率为50/60Hz的电动机。它具有抗干扰能力强、工作稳定可靠、精度高、保护参数设定简单方便。
采用模块化的产品结构形式，包括主体（信号检测、保护控制功能模块）、显示模块。根据需要选配的功能模块或附件，与接触器、电动机起动器等电器元件构成电动机控制保护单元，有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。具有启动时速断、启动后速断、启动过长、堵转、过欠压、过载、欠流、零序/漏电、过欠频及三相电流不平衡等保护，可记录50条最近发生的SOE事件。本机具有 RS-485 远程通讯接口，支持 MODBUS-RTU协议和模拟量 4~20mA输出接口，方便的和PLC、DCS及后台机组成网络系统。通过后台对电动机运行状态监视和历史数据查询。
|
项 目 |
参 数 |
|
|
测量 |
电压测量范围 |
5%～120%Ue，精度：0.5% |
|
电流测量范围 |
5%～1200%Ie，精度：0.5% |
|
|
有功功率 |
0～999.999KW，精度：1% |
|
|
无功功率 |
0～999.999KVar，精度：1% |
|
|
视在功率 |
0～999.999KVA，精度：1% |
|
|
频率 |
45Hz～65Hz，精度：±0.02Hz |
|
|
有功电度 |
0～99999999.9KW，精度：2% |
|
|
无功电度 |
0～99999999.9Kvar，精度：2% |
|
|
保护 |
电压保护范围 |
0～1.2 Ue |
|
电流保护范围 |
0～10 Ie |
|
|
动作值精度 |
3% |
|
|
时间精度 |
定时限（<3%或80ms），反时限（<5%） |
|
|
精度 |
范围 |
4~20mA |
|
负载 |
≤500ohm |
|
|
精度 |
0.5% |
|
|
DI 输入 |
光电隔离 |
隔离电压 5000Vac rms |
|
供电 |
外接无源干接点（内部供电） |
|
|
DO输出 |
输出形式 |
机械式触点,合闸及报警,跳闸 |
|
触电最大接触电阻 |
30mΩ/1A |
|
|
最大允通电压 |
250Vac/dc |
|
|
最大允通电流（阻性） |
5A/250Vac |
|
|
环境 |
工作温度 |
-10~60℃ |
|
存储温度 |
-20~70℃ |
|
|
工作湿度 |
5%-95%RH 无凝露 |
|
|
面板防护等级 |
IP54 |
|
|
工作电源 |
AC/DC 85~270V |
|
|
功耗 |
10W |
|
● 三相电流测量功能
● 零序或漏电电流测量功能
● 三相电压测量功能
● 完备的电动机电压，电流保护
● 故障记录及事件追溯
● 辅助电源AC/DC 85~270V支持无零线电机应用场合供电
● 支持就地/远程/通讯控制启停，直接启动，正反转启动，自耦降压启动，Y/Δ启动等多种启动方式
● LCD显示，保护控制参数现场设置

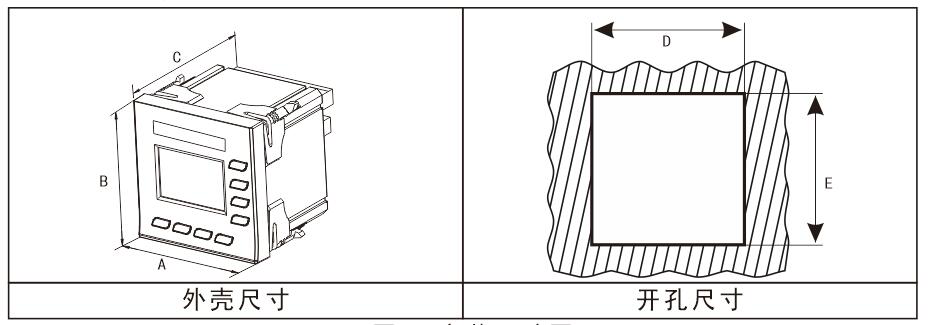

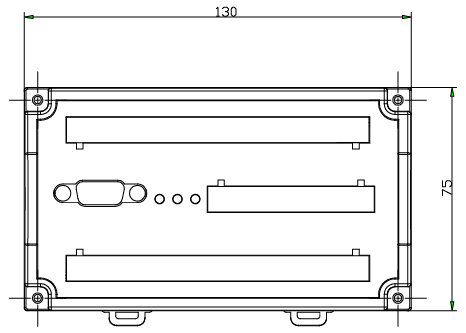

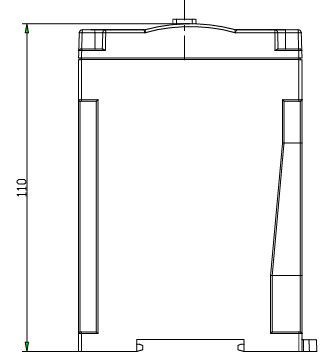

● 简便灵活的安装/维护
● 可与主流PLC，DCS联网
● 可接入MODBUS现场工业总线，实现网络通信
● 按照继电保护标准设计制造
● 线路板三防处理，支持恶劣环境下使用
