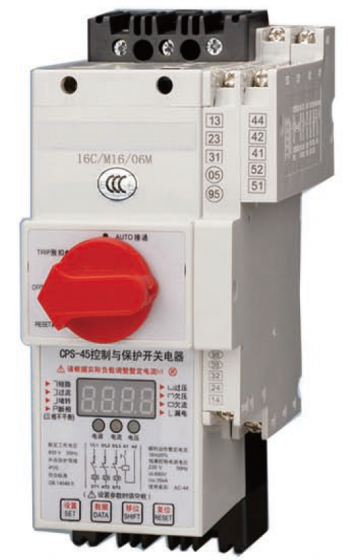

AKMP-CPS 控制与保护开关

       AKMPCPS系列控制与保护开关电器的主要特征是在单一结构形式的产品上实现集成化的、内部协调配合的控制与保护功能能够替代断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、起动器、隔离器、电机综合保护器等多种传统的分离元器件。AKMPCPS具有远距离自动控制与就地人力控制兼有的方式进行控制操作的功能，具有协调配合的时间电流保护特性，具有控制与保护自配合、短路后连续运行，具有分断能力高，飞弧距离小、来命长，具有保护整定电流均可调的特性，操作方便、配套附件模块多样齐全等优点，可以实现对电动机负载、配电负载的控制和保护。

·电磁传动机构：

  主要由线圈、铁芯、控制触点及基座等组成（类似接触器的电磁控制系统），能接受通断操作指令，控制主电路接触组中的主触头接通或分断主电路，线圈的接线端子标识为A1、A2

·操作机构：

      能接受每极接触组的瞬间短路信号和来自智能脱扣器的故障信号通过控制触点切断控制线圈回路由电磁操作机构分断主电路，故障排除后由操作旋钮复位

·主电路接触组：包括触头系统、短路脱扣器

·主电路接触组由动、静双断点触头、栅片灭弧室和限流式快速短路脱扣器动作机构组成，每极相互角立；主电路接触组中装有限流式快速短路脱扣器与高分断能力灭弧系统，实现高限流特性（限流系数＜0.2）的后备保护，其脱口电流整定值Is不可调整，仅与主体额定电流有关，其整定值为：20In±20%（有效值），在负载发生短路时，脱扣器约在2～3ms内快速冲击打开主触头，同时带动操作机构切断控制线圈电路使主电路各极全部断开

·智能控制器：

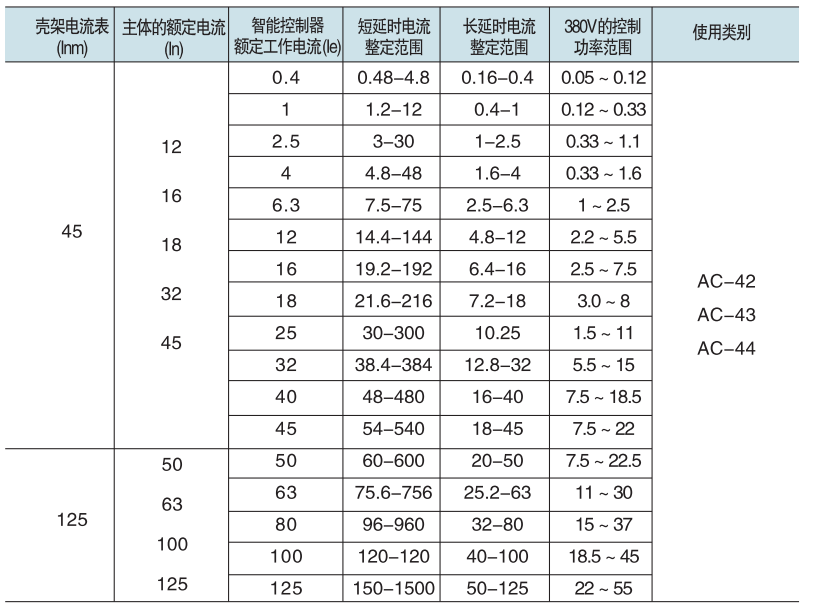

        具有过载可调和过流可调保护功能，具有延时、温度补偿、断相、缺相、欠流、三相不平衡、过压、欠压、和较低过载下的良好的保护，额定电流值包括过载返时延长延时脱扣整定电流值Ir1、短路短延时整定电流值或定时限整定电流值Ir2无可调，按原理和用途分为多种类别规格

·额定工作制：8H工作制、不间断工作制、

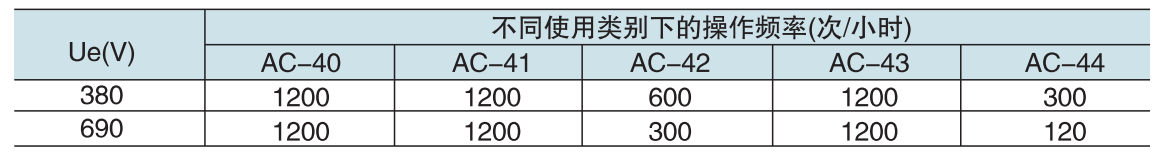

·连续周期工作制：AKMPCPS在本工作制下的负载因数（通电持续率）规定为40%。用于不同额定工作电压和不同使用类别的操作循环次数（操作频率）极限值见表
