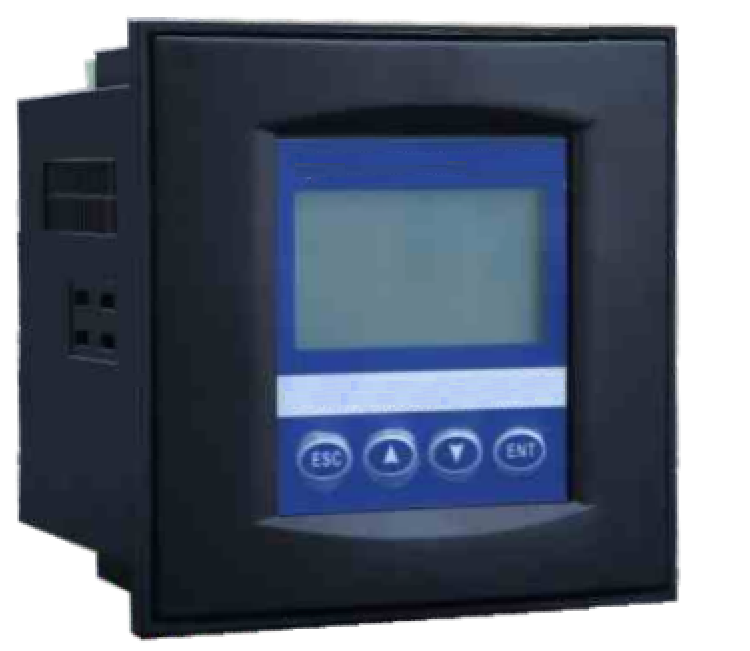

D12S—无功补偿控制器
本产品符合《JB/T9663-2013》和《DL/T597-1996》标准。是低压配电系统无功功率补偿的专用控制器，可与各型号低压配电电容配套使用。本产品采用国内外先进技术，具有外形合理美观，功能完善，运行稳定可靠，补偿精度高等优点。
|
海拔高度 |
≤2000 米 |
|
环境温度 |
－20℃ ～ +60℃ |
|
相对湿度 |
20% ～ 90%（在40℃时） |
|
大气压力 |
79.5Kpa ～ 106KPa |
|
环境条件 |
周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。 |
基本参数
|
电源电压 |
AC 220V±20% |
|
电源频率 |
50Hz±5% |
|
取样电压 |
AC 220V±20% |
|
取样电流 |
0～6A |
|
整机功耗 |
6W |
|
控制输出接点 |
有触点 |
|
灵敏度 |
20mA |
测量精度
|
电 压 |
±0.5% |
|
电 流 |
±0.5% |
|
有功功率 |
±1.0% |
|
无功功率 |
±1.0% |
|
频 率 |
±0.1% |
|
功率因数 |
±1.0% |
控制参数
|
电流倍率 |
1～1000 步长 1 默认值 100 |
|
过压保护 |
230～270V 步长 5 默认值 245 |
|
欠压保护 |
170～210V 步长 5 默认值 185 |
|
谐波电压保护 |
0.0%～30.0% 步长 1 默认值 10 |
|
谐波电流保护 |
0.0%～100.0% 步长 1 默认值 0（OFF） |
|
目标功率因数 |
0.900～0.990 步长 0.05 默认值 0.99 |
|
投入门限系数 |
0.5～1.5 步长 0.1 默认值 1.0 |
|
切除门限系数 |
0.0～0.5 步长 0.1 默认值 1.0 |
|
电容投入延时 |
1.0～900.0S 步长1、10 默认值 5 |
|
电容切除延时 |
1.0～900.0S 步长1、10 默认值 5 |
|
电容放电延时 |
1.0～900.0S 步长1、10 默认值 30 |
|
电容容量预置 |
0～900KVar 步长1 默认值 30 |
显示
采用中文液晶显示屏，可实时监测电网有关参数，显示设置参数，工作状态。
实时显示电网功率因数、电压、电流、有功/无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容器投、切状态和故障报警状态。
- 显示电流倍率、过/欠压保护、投/切门限系数、投/切延时、电容放电延时、电容容量等
- 设置
- 可设置电流倍率、过/欠压保护、谐波电压/电流保护、投/切门限系数、投/切延时、电容放电延时、电容容量等参数。
- 设置参数自动记忆，掉电不丢失。
- 无功补偿
- 取样物理量为无功功率，无投切振荡、无补偿呆区
- 具有手动投切和自动投切两种运行方式
- 智能投切方式，每组电容容量自由设定
- 电容补偿方式有共补
- 控制输出方式可选
- 无触点：复合开关、晶闸管等；
- 有触点：配合交流接触器等。
- 保护
- 具有自检复归和看门狗功能
- 具有过压、欠压保护功能
- 具有谐波电压、电流保护功能（可关闭）
- 具有小电流保护功能
- 具有低功率因数保护功能
- 任意保护启动的时候，显示报警标志，保护量闪烁，在自动运行状态时保护切除电容器
- 数据统计
- 具备电容投切统计功能
