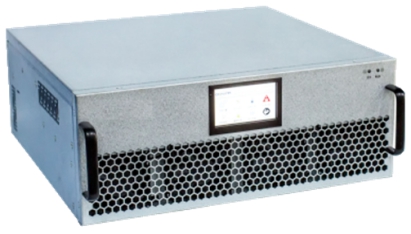

AK-APF系列有源滤波器

      AK-APF系列有源电力滤波器，采用并联方式接入电力系统中，通过外部采样回路，实时采集电力系统数据，通过设备内部核心运算芯片，将系统中谐波分量数据进行分析，并控制IBGT高频开关，输出与系统中谐波电流大小幅值相等，方向相反的电流，对系统中的谐波电流进行抵消，以达到治理系统中谐波电流的目的。

■额定电压 304Vac ～456Vac
■工作频率 50HZ
■设备相线制 三相四线制
■设备功能
■滤波范围 2 ～50次
■开关频率 20KHz
■快速响应时间 ≦40us
■全响应时间 ≦10ms
■无功补偿 具备无功补偿功能，补偿范围（1 ～ -1）
■三相不平衡调节 具备三相不平衡调节能力
■通讯功能 RS485通讯   MODBUS通讯规约
■集中监控 可选配10ln集中监控触摸屏，每台集中监控触摸屏最多管理6台APF模块。


■安装方式 壁挂/机架
■进线方式 上进线/后进线
■冷却方式 智能风冷
■噪音 ＜60dB，背景噪音小于60dB
■防护等级 IP 20
■环境温度 -10℃~+45℃
■相对湿度 ≦95%，无凝霜
■海拔高度 2000m，更高海拔降容使用

■同时具备谐波治理，无功补偿，三相不平衡治理功能，根据现场需求不同，灵活调整功能优先级
■ 全响应时间10ms,可以使系统保持THDI小于5%，PF达到0.99，三相不平衡度小于等于3%的理想状态
■可滤除2~50次谐波，在此范围内任意选择谐波次数，并调节滤波输出大小，以达到最佳滤波效果
■无功补偿范围（-1~1），容性感性无功随时切换，满足冲压，电焊等瞬时无功变化剧烈的设备的无功补偿需求
■模块化设计，便于维护，便于安装，支持机架式安装，壁挂式安装两种安装方式
■独立风道设计，确保设备有良好的散热能力，同时具备全面的温度检测系统，实时检测设备温度信息
■完善的保护功能，16种保护功能，确保设备安全与系统安全
