三 相 导 轨 式 电 能 表
导轨式电能表是本公司集多年的电表设计经验，所推出的新一代微型电能表。配备经济型、标准型、高配型三种型号以便于用户在不同场合下使用。
该电能表采用LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。
该电能表具有体积小、精度高、可靠性好、安装方便等优点，性能指标符合国际GB/T17215、GB/T17883和电力行业DL/T614对电能表的各项技术要求。
|
产品系列 |
型号 |
精度等级 |
额定电压 |
电流规格 |
脉冲常数 |
|
三相导轨式电能表 |
经济型 |
1.0 |
3×220/380V |
3×1.5(6)A |
6400imp/kWh |
|
3×5(20)A |
1600imp/kWh |
||||
|
标配型 |
3×10(40)A |
800imp/kWh |
|||
|
高配型 |
3×20(80)A |
400imp/kWh |
|
项目 |
技术指标 |
||||
|
经济型 |
标配型 |
高配型 |
|||
|
精度等级 |
有功：0.5级，无功：1.0级 |
||||
|
额定电压 |
220V |
||||
|
电流规格 |
1.5(6)A、5(20)A、10(40)A、20(80)A |
||||
|
工作电压 |
正常工作电压范围：0.9～1.1Un极限工作电压范围：0.7～1.2Un |
||||
|
参比频率 |
50Hz 或60Hz |
||||
|
起动电流 |
直接接入 |
0.004Ib |
|||
|
经CT接入 |
0.002In |
||||
|
功耗 |
电压线路 |
≤5VA/相 |
|||
|
电流线路 |
<4VA/相 |
||||
|
电压脉冲输出 |
脉冲宽度：80ms±20ms；光耦隔离，集电极开路输出 |
||||
|
数字通讯 |
无 |
RS485接口，MODBUS-RTU(其他协议可定制) |
|||
|
时钟误差 |
无 |
≤0.5s/d |
|||
|
温度范围 |
正常工作温度：-10℃~+45℃； 极限工作温度：-20℃～+55℃；存储温度：-40℃～+70℃ |
||||
|
相对湿度 |
≤95%(无凝露) |
||||
|
平均无故障工作时间(h) |
≥50000 |
||||
|

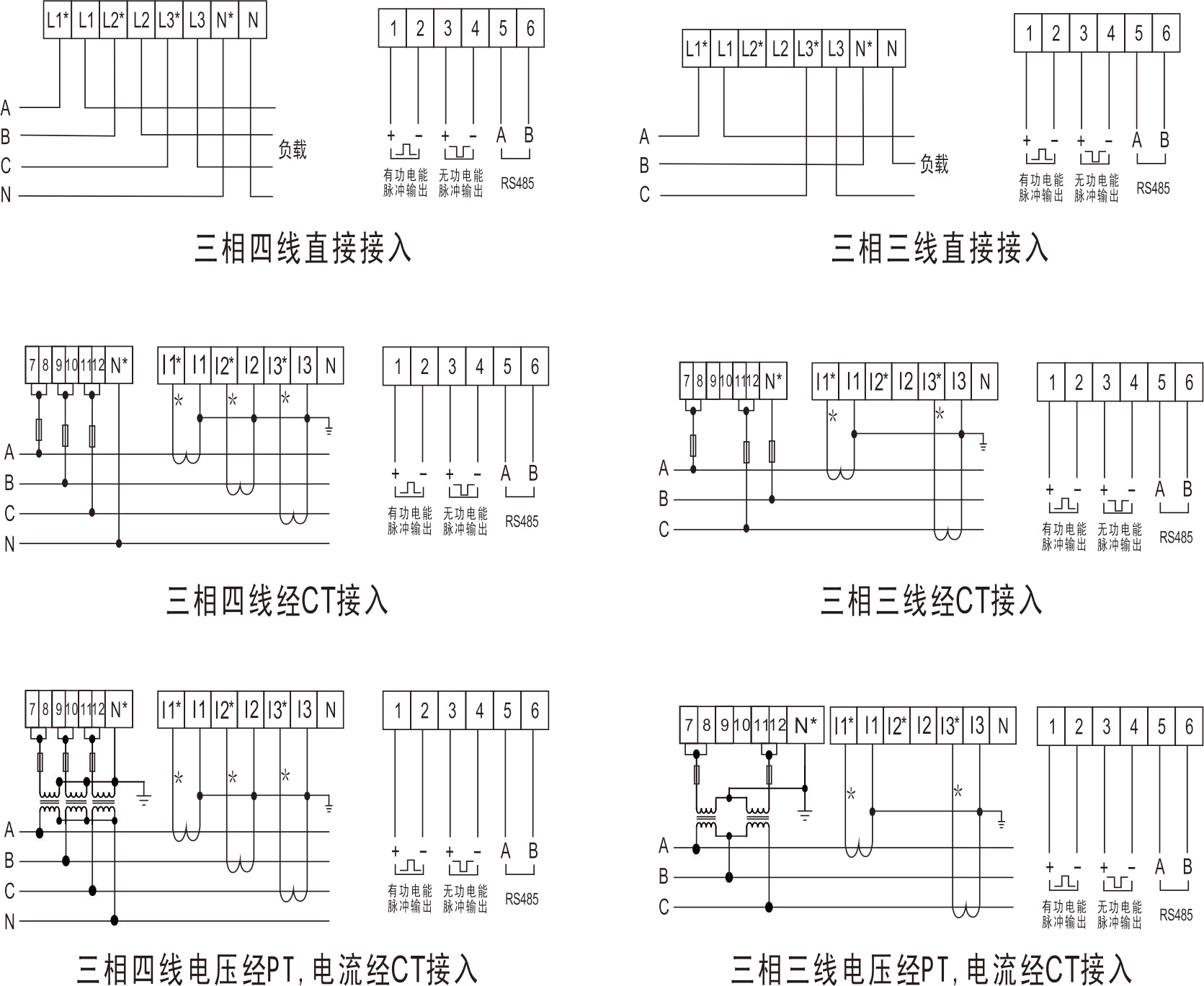

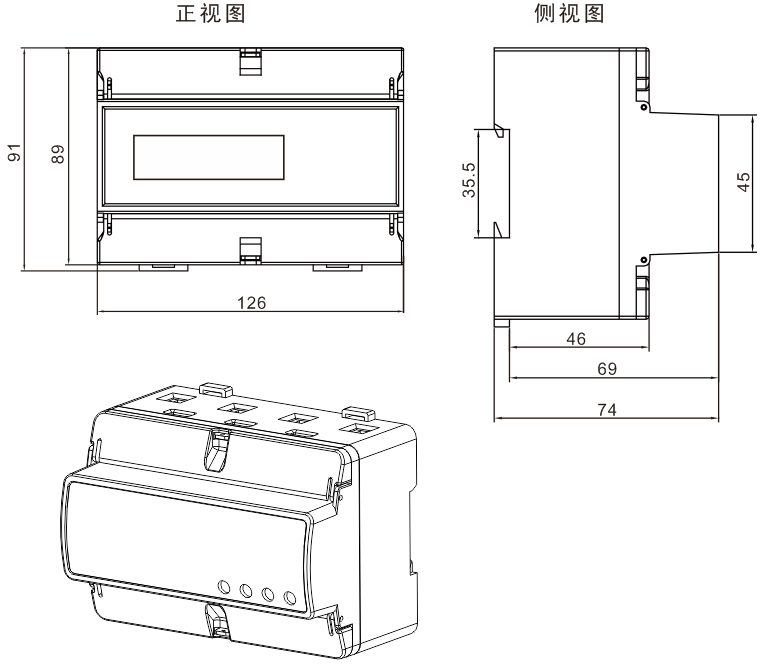

外形尺寸（长×宽×高） |
126×91×74(mm) |
||||
*备注：高配型仪表配备RS485数字通讯，电能有、无功脉冲，复费率分时计费，秒脉冲时钟校准。标配型仪表配备RS485数字通讯，电能有、无功脉冲。经济型仪表配备电能有、无功脉冲。
计量：
●三相导轨表可进行正、反向有功电能，输入、输出无功电能的计量，同时可测量A、B、C三 相电压，三相电流，各相和总有功功率、无功功率、功率因素及电网频率，并具有最大需量记录功能；电能按有、无功及正、反向总、尖、峰、平、谷分别累计、存 储（高配型才具有复费率功能）。
注：高配型电能表具有电能数据冻结功能（默认冻结时间为每月末24时），表内可存12个月的冻结数据；所有存储数据断电后不丢失，并能保持10年以上。
时钟及时段费率：
●时钟误差在0.5s/天以内，具有日历、计时和闰年自动切换功能。
●可编程设置一年两个时区，两个时段表，8个日时段数及尖、峰、平、谷 4种费率，时段最小间隔为15分钟。
显示：
●经济型只有显示有功总电能。
标准型具有数据轮显和数据键显功能，可通过面板上的按键查询电压、电流、功率因数、频率、有功功率、无功功率、正反向有功电能、正反向无功电能，若8秒内无按键按下，自动切换轮显状态，轮显时间为4s。
高配型除具备标准型所有功能外还可显示U、I、P、Q的最大需量，及有无功电能正反向的的尖、峰、平、谷总电量。
●有、无功电能脉冲输出，用于校表、远程电能采集。 无源光电隔离型输出端口，脉冲宽度：80ms±20ms。
●通信接口：RS485
●通信协议：MODBUS-RTU（其他可定制）
●通信速率：9600bps（默认）、19200bps、4800bps、2400bps、1200bps可选
编程功能：
●电表地址设置（标准型、高配型）
●时间日期设置（高配型）
●费率时段设置（高配型）
●电量底数清零设置
●抄表和电能管理功能：
通过RS485组成远程自动抄表，实现电能的智能化管理。
