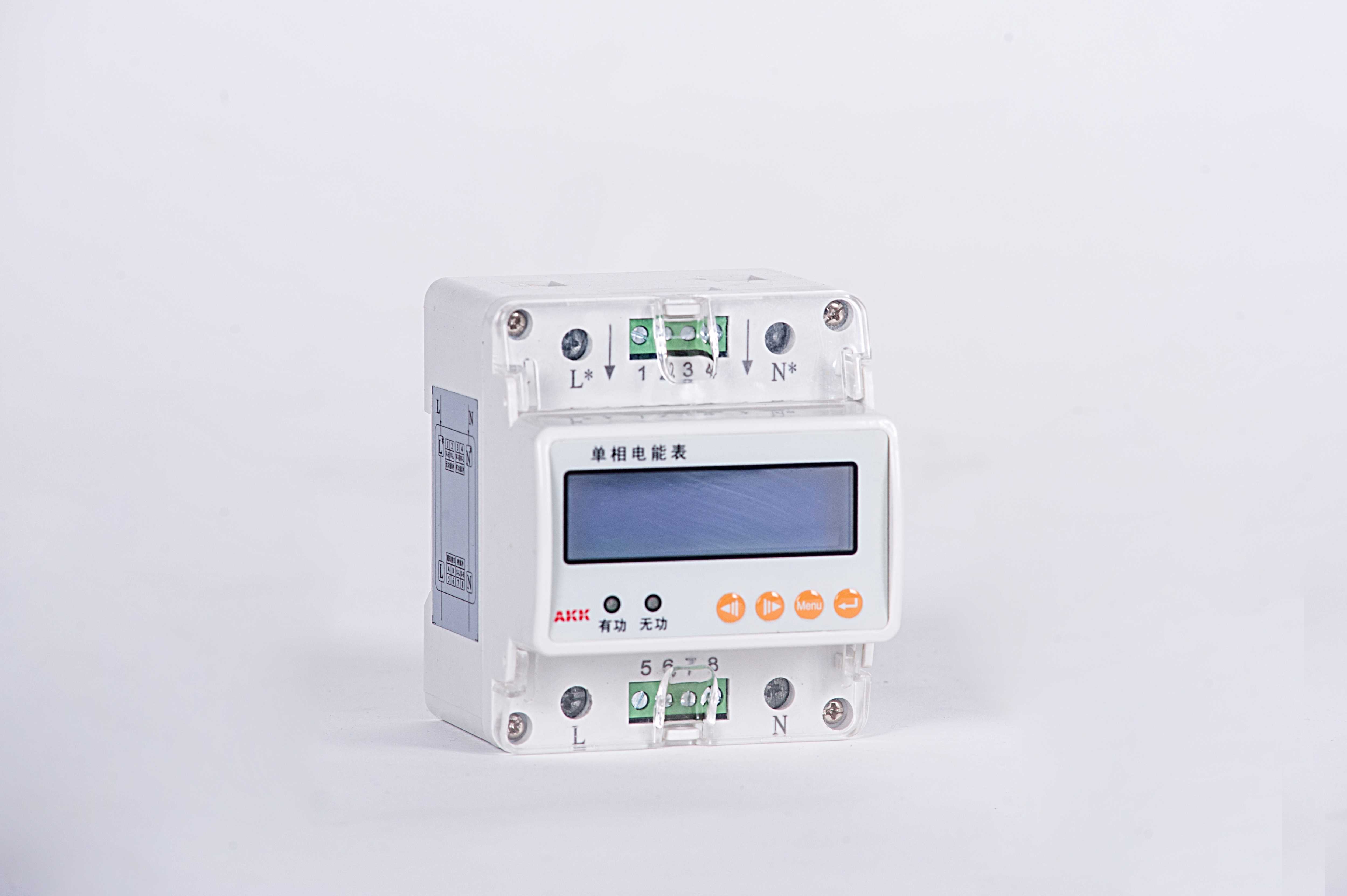

单相导轨电能表
导轨式电能表是本公司集多年的电表设计经验，所推出的新一代微型电能表。配备经济型、标准型、高配型三种型号以便于用户在不同场合下使用。
该电能表采用LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。
该电能表具有体积小、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T17215、GB/T17883和电力行业DL/T614对电能表的各项技术要求。
|
项目 |
技术指标 |
||||
|
|
经济型 |
标配型 |
高配型 |
||
|
精度等级 |
有功：1.0级，无功：2.0级 |
||||
|
额定电压 |
220V |
||||
|
电流规格 |
1.5(6)A、5(20)A、10(40)A、20(80)A |
||||
|
工作电压 |
正常工作电压范围：0.9～1.1Un 极限工作电压范围：0.7～1.2Un |
||||
|
参比频率 |
50Hz 或60Hz |
||||
|
起动电流 |

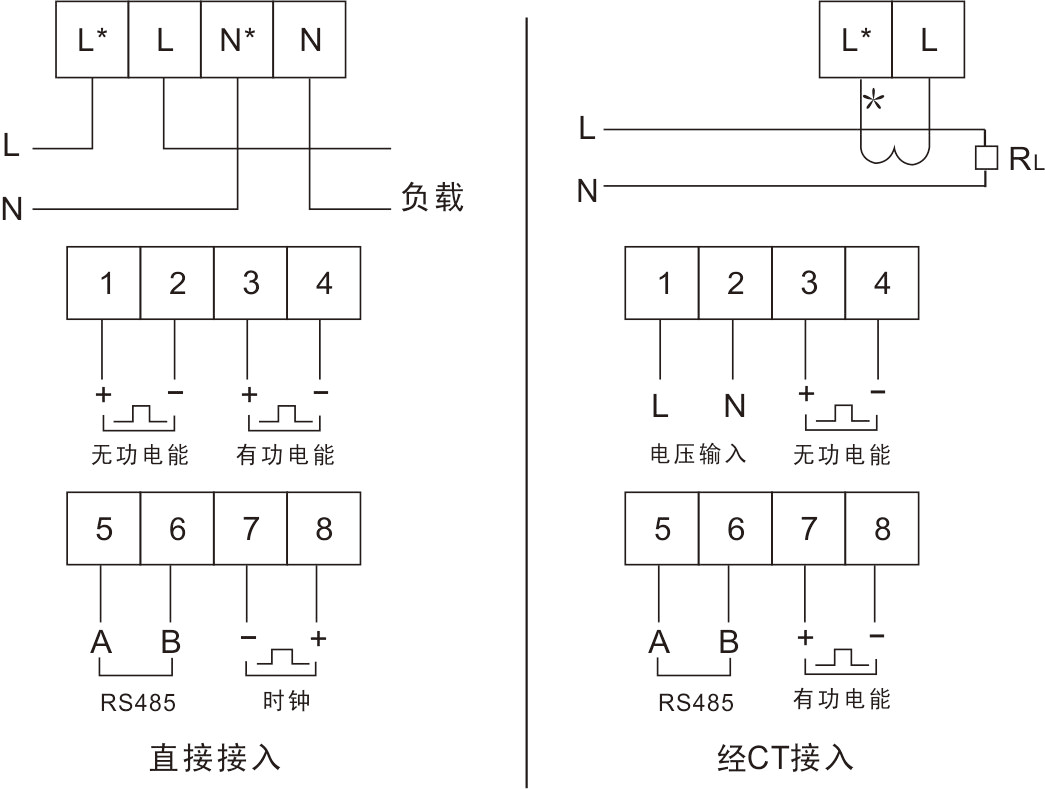

直接接入 |
0.004Ib |
|||
|
|
经CT接入 |
0.002In |
|||
|
功耗 |
电压线路 |
≤5VA/相 |
|||
|
|
电流线路 |
<4VA/相 |
|||
|
电能脉冲输出 |
脉冲宽度：80ms±20ms；光耦隔离，集电极开路输出 |
||||
|
数字通讯 |
无 |
RS485接口，MODBUS-RTU(其他协议可定制) |
|||
|
时钟误差 |
无 |
≤0.5s/d |
|||
|
温度范围 |
正常工作温度：-10℃~+45℃； 极限工作温度：-20℃～+55℃；存储温度：-40℃～+70℃ |
||||
|
相对湿度 |
≤95%(无凝露) |
||||
|
平均无故障工作时间(h) |
≥50000 |
||||
|

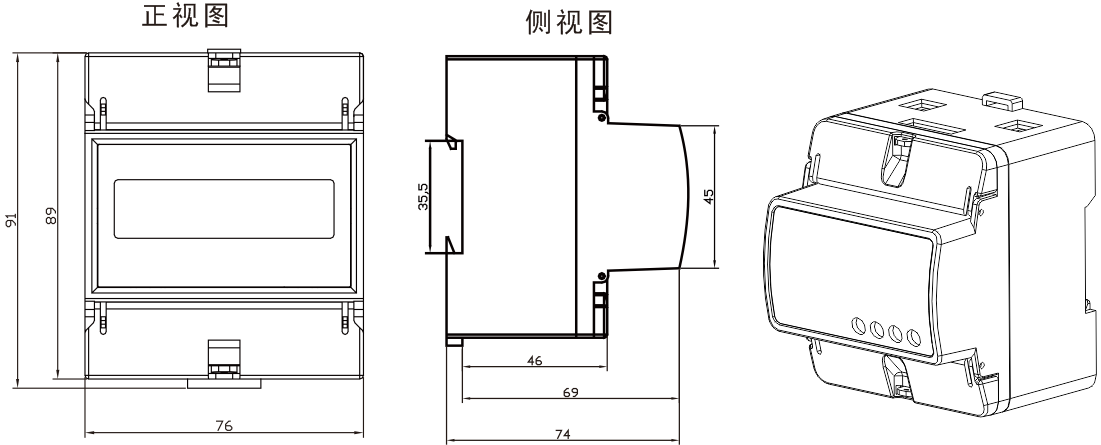

外形尺寸（长×宽×高） |
76×91×74(mm) |
||||
*备注：高配型仪表配备RS485数字通讯，电能有、无功脉冲，复费率分 时计费，秒脉冲时钟校准。标配型仪表配备RS485数字通讯，电能有、无功脉冲。 经济型仪表配备电能有、无功脉冲。
|
产品系列 |
型号 |
精度等级 |
额定电压 |
电流规格 |
脉冲常数 |
|
单相导轨 电能表 |
经济型 |
1.0 |
220V |
1.5(6)A |
12800imp/kW-h |
|
|
|
|
|
5(20)A |
3200imp/kW-h |
|
|
标配型 |
|
|
10(40)A |
1600imp/kW-h |
|
|
高配型 |
|
|
20(80)A |
800imp/kW-h |
计量：
●单相导轨电能表可进行单相有功正、反相电能的计量；无功正、反相电能的计量；电量按总、尖、峰、平、谷分别累计和存储；同时可测量电压、电流、功率因数、频率、有功功率、无功功率。
注：高配型电能表具有电能数据冻结功能（默认冻结时间为每月末24时），表内可存12个月的冻结数据；所有存储数据断电后不丢失，并能保持10年以上。
时钟及时段费率：
●时钟误差在0.5s/天以内，具有日历、计时和闰年自动切换功能。
●高配型电能表可编程设置一年二个时区，二个时段表，8个日时段数及尖、峰、平、谷4种费率，时段最小间隔为15分钟。
显示：
●经济型只有显示有功总电能。
●标准型具有数据轮显和数据键显功能，可通过面板上的按键查询电压、电流、功率因数、频率、有功功率、无功功率、正反向有功电能、正反向无功电能，若8秒内无按键按下，自动切换轮显状态，轮显时间为4s。
●高配型除具备标准型所有功能外，还具备复费率功能，详见5.3.3。
●有、无功电能脉冲输出，用于校表、远程电能采集。 无源光电隔离型输出端口，脉冲宽度：80ms±20ms。
●通信接口：RS485
●通信协议：MODBUS-RTU（其他可定制）
●通信速率：9600bps（默认）、4800bps、2400bps、1200bps可选编程功能：
●电表地址设置（标准型、高配型）
●时间日期设置（高配型）
●费率时段设置（高配型）
●电量底数清零设置
抄表和电能管理功能：
●通过RS485组成远程自动抄表，实现电能的智能化管理。
●该系列导轨式电能表通过LCD液晶显示屏显示电能消耗。
●该电能表带有电能脉冲输出接口，可采集有功电能，实现DCS远传。并且带有 RS-485通讯接口，可通过上位机实现抄表和编程设置。（通讯说明见《导轨电能表通讯说明》）

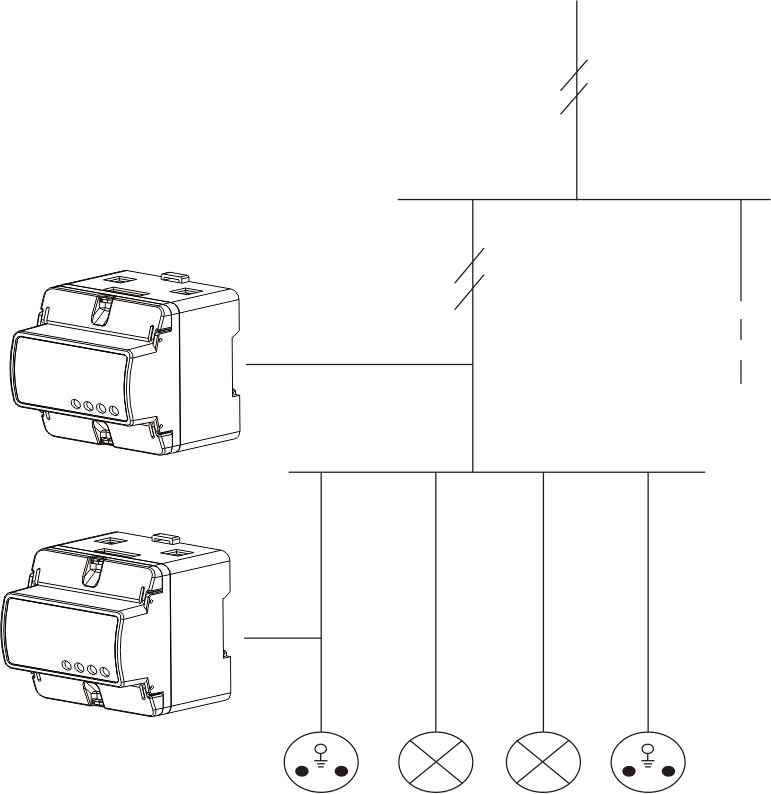

●此外，微型化的结构方便其与微型断路器一起使用，安装于终端配电箱内。为低压配电终端的电能计量提供了有效的解决方案。
●广泛使用于楼宇、商场、会展中心、学校、机场、港口及工厂等
