智能照明系统解决方案
·BUS智能照明系统,主要用于照明的智能化集中控制管理,远程无线管理满足各种环境对照明的使用要求,解决大型建筑设施对照明的监控管理。
如:机场,高铁站,场馆,酒店,学校,医院,商场,景观等。
BUS是分布式总线结构,采用RS485总线,系统内传感器和驱动模块都有独立CPU,相互之间是对等关系,系统中任一传感器和驱动模块的损坏,不会影响其它无程序关联的系统元件的运行。

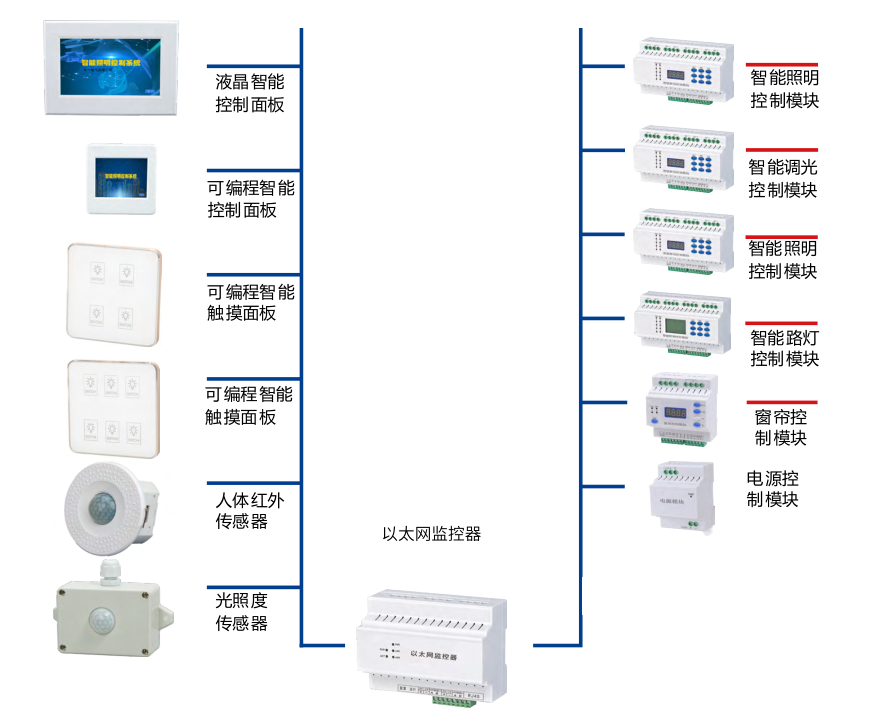

BUS系统中受控的负载直接与控制系统的控制模块相连,所有组成单元(如智能面板,移动感应器,光亮感应器)和控制模块(开关控制模块)相互连接在一起。当一个智能面板的按钮被按下时,它通过通讯介质Z-BUS总线向设定的控制模块以电信号的形式发出指令,驱动器收到电信号后通过内置CPU进行信息处理然后再驱动负载实现相应的功能,这意味着在系统不作任何改动的情况下通过编程实现功能的灵活多变。
┃系统概述
┃应用场所
┃系统结构
┃解决方案
┃设备选型表
产品分类 |
型号及对应名称 |
功能说明 |
智能照明模块
|
0416 DC12V(4路) |
具有4路,6路,8路,9路,10路,12路可选择, DC12V供电,具有远程集中控制与就地控制, 消防联动,应急手动控制,掉电记忆,断电自锁, 负载状态显示,场景设定,照度检测, 人体红外微波感应,无线控制。 |
0616 DC12V(6路) |
||
0816 DC12V(8路) |
||
0916 DC12V(9路) |
||
1016 DC12V(10路) |
||
1216 DC12V(12路) |
||
智能照明模块 |
4路16A智能照明模块 |
具有4路,6路,8路,9路,10路,12路可选择, 内置电源AC220V输入,远程集中控制与就地控制, 消防联动,应急手动控制,掉电记忆,断电自锁, 负载状态显示,场景设定,照度检测、 人体红外微波感应,无线控制。 |
6路16A智能照明模块 |
||
8路16A智能照明模块 |
||
9路16A智能照明模块 |
||
10路16A智能照明模块 |
||
12路16A智能照明模块 |
||
智能照明模块 |
4路30A智能照明模块 |
具有4路,6路,8路可选择,工作电源220V, 远程集中控制与就地控制,消防联动, 应急手动控制,掉电记忆,断电自锁, 负载状态显示,场景设定,照度检测、 人体红外微波感应,无线控制。 |
6路30A智能照明模块 |
||
8路30A智能照明模块 |
||
智能时控模块 |
4路16A智能时控模块 |
经纬度控制,时间控制,就地手自动控制, 远程集中控制,消防联动,光控, 天文时钟LCD液晶显示,节假日模式, 无线控制,内置电源AC220V输入, RS485通讯,Modbus-RTU协议。 |
6路16A智能时控模块 |
||
8路16A智能时控模块 |
||
12路16A智能时控模块 |
||
4路30A智能时控模块 |
||
6路30A智能时控模块 |
||
8路30A智能时控模块 |
||
电源模块 |
12V 3.5A电源模块 |
AC220/DC12V 3.5A 最多带40回路 |
可编程面板 |
4键可编程面板 |
手动现场、远程控制,自定义场景,RS485通讯, Modbus-RTU协议,DC12输入。 |
6键可编程面板 |
||
8键可编程面板 |
||
12键可编程面板 |
||
液晶智能控制面板 |
定时,任意设定场景,远程/就地手自动控制DC12输入。 |
|
监控器 |
以太网监控器 |
RS485转网口,控制模块与系统软件通讯, 储存场景,可带64个节点,无线传输。 |
传感器 |
可编程人体红外传感器 |
感应红外信号,自动执行场景。 |
可编程微波传感器 |
感应移动信号,自动执行场景。 |
|
可编程光照度传感器 |
||
感应光照信号,自动执行场景。 |
||
无线智能网络模块 |
||
无线组网,无线透传。 |
||

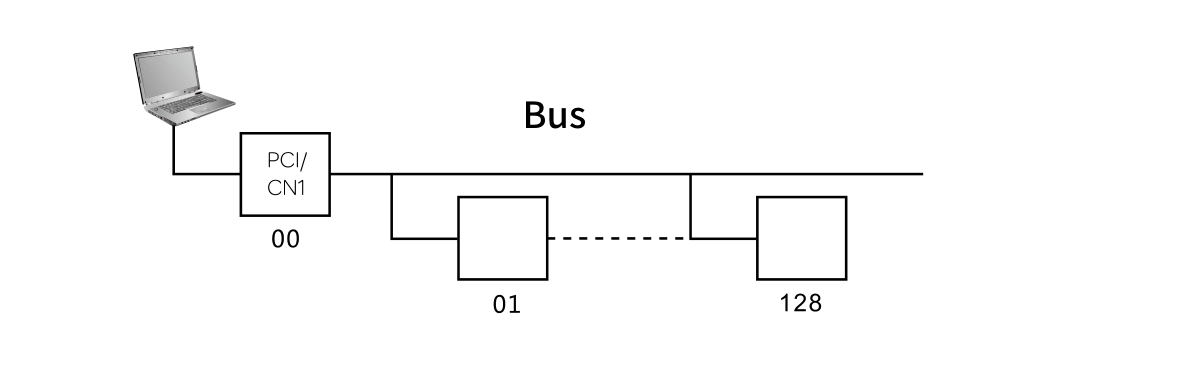

·单网络
BUS系统中每个单网络元件数量为128,系统总线的长度不超过1200米,每个网络的系统工作电流不超过2A。 在BUS的网络中,IP网关与串口网关实现同样的功能,如果使用电脑来连接Z-BUS系统,IP网关比RS485转换器更方便。
当一个系统的设备需求远远大于单个网络的容量时,可以通过Z-BUS的IP网关或者BUS网桥来连接多个网络。
系统结构图说明:
·该系统子网采用Bus总线电缆(RVVP4*0.75)连接至以太网。
·每个子网络的总线最大长度为1200m,最多元件数为128个。
·在照明配电箱中分散安装控制模块,用于控制灯光,控制模块采用标准导轨安装方式。
·现场安装智能面板,可采用标准86底盒安装。

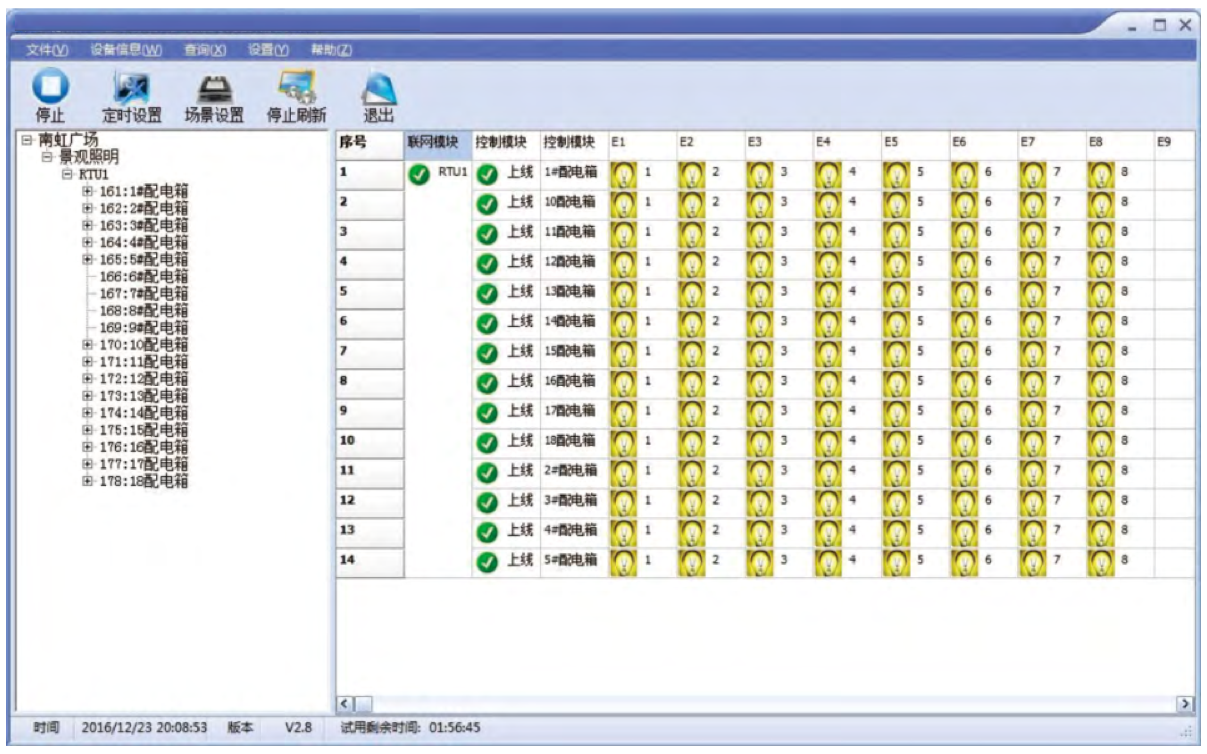

·通过RS485,USB接口或以太网与中控电脑连接,中控电脑可对整个照明系统进行监视和控制。
·开放式协议与BA系统连接。
产品具有远程集中控制与就地控制,消防联动(强启或强切可选),应急手动控制,掉电记忆,负 载状态显示,自动控制,时间控制,场景设定,人体红外感应,光照度检测,微波检测,电流检测功能, GPRS,无线透传,APP。

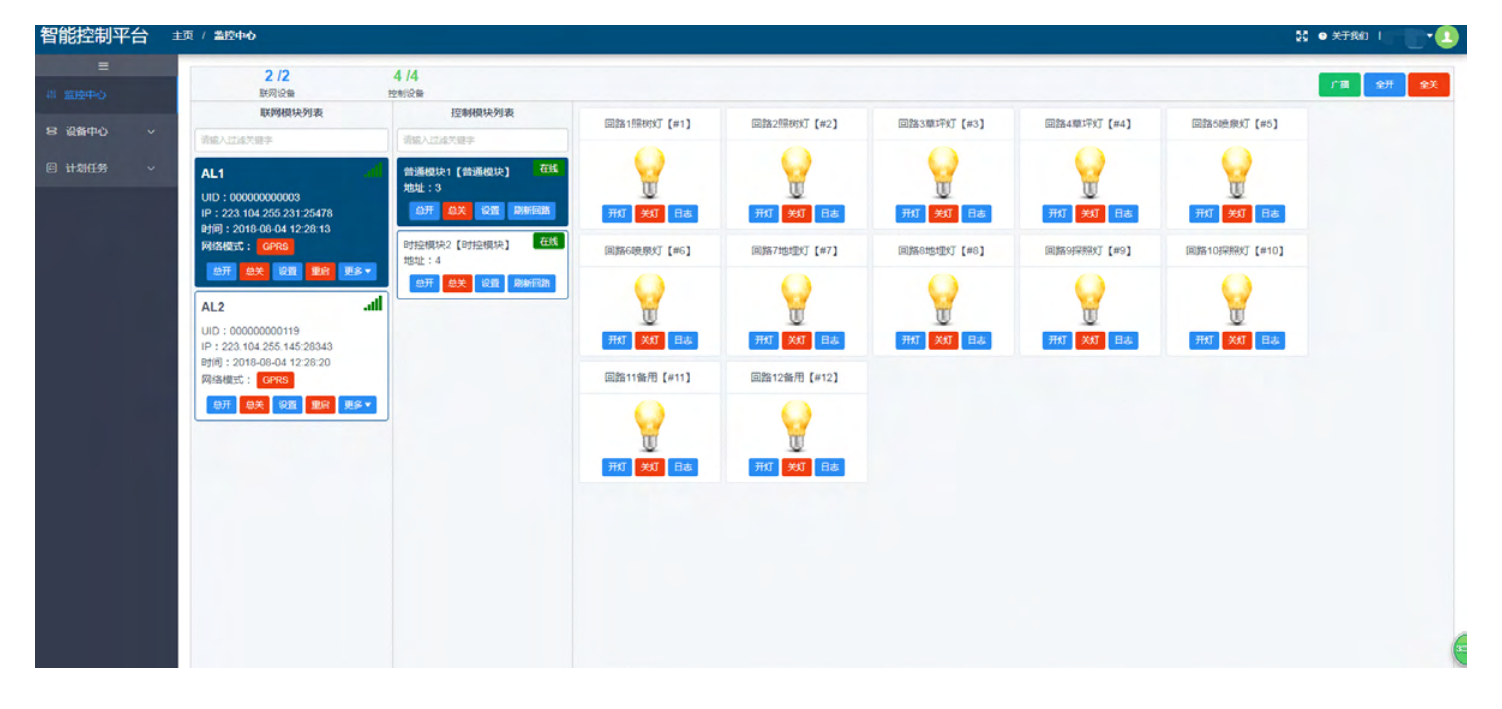

智能照明系统平台

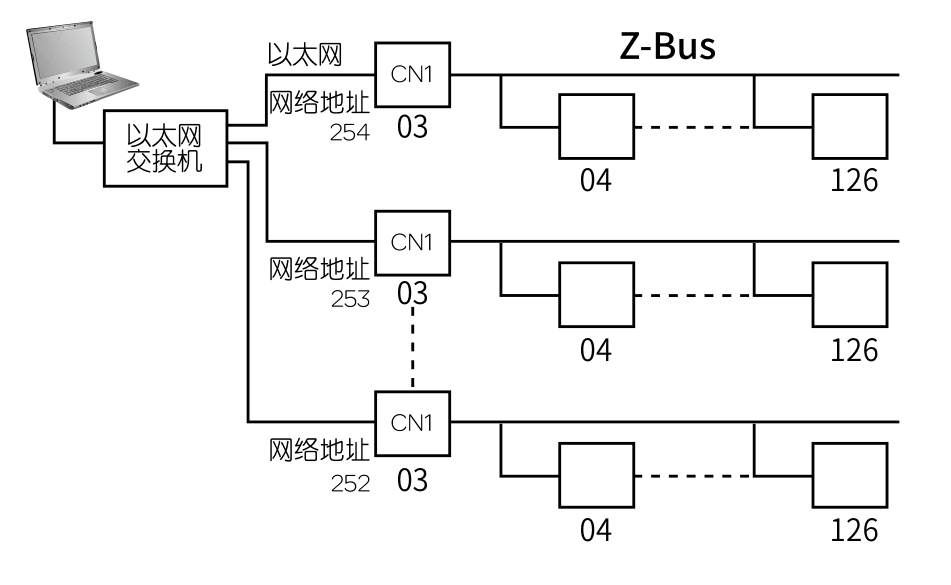

·多网络
BUS网关可以直接连接到以太网中。
一个BUS系统最多支持252个网络,网络地址可以时3到254中的任意一个。
如果是在一个需要具备实时监控反馈以及中央控制的大型网络中,推荐采用IP网关来进行个网络的连接。

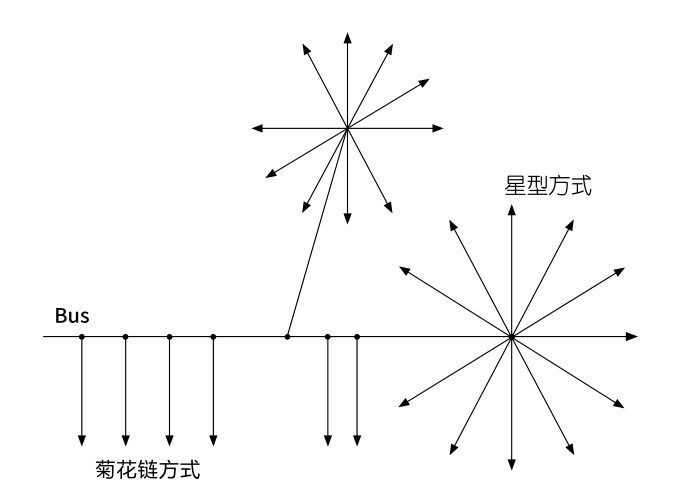

·网络拓扑结构
BUS系统网络拓扑结构多种多样,可以采用自由拓扑方式,星型方式,菊花链方式以及T型方式。
❗推荐使用手拉手接线方式,禁止采用环网行成闭环。

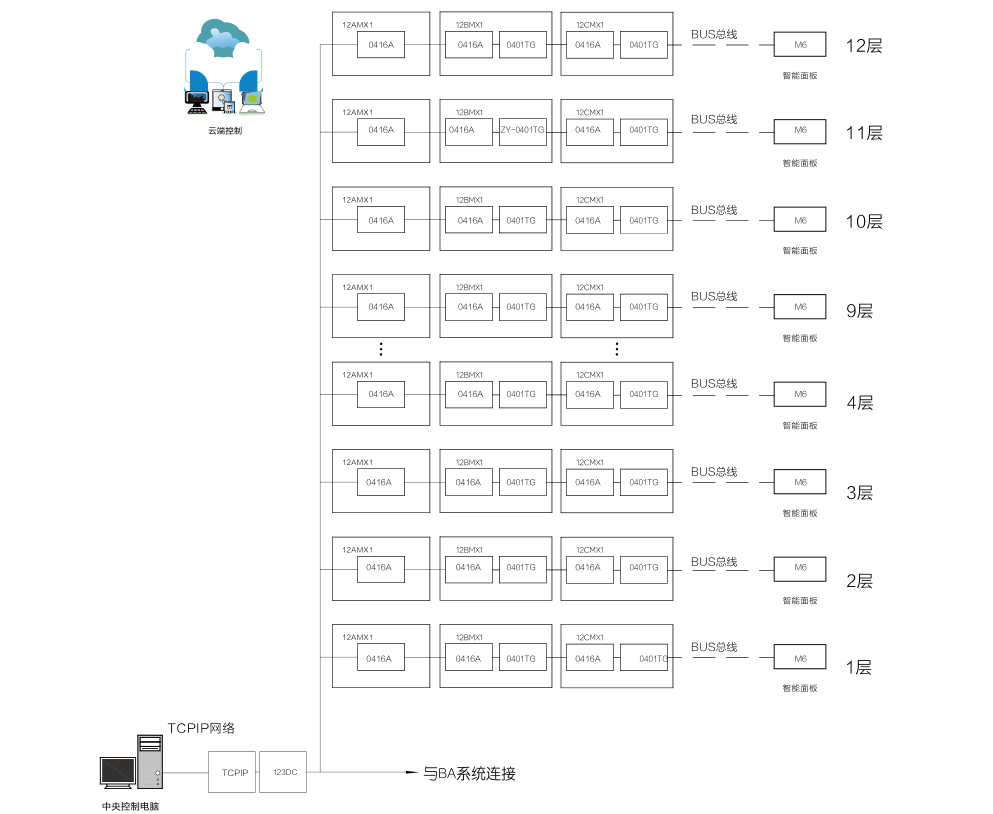

·系统结构图例
序号 |
型号 |
产品名称 |
1 |
TCPIP |
以太网监控器 |
2 |
0416A |
4路16A开关控制模块 |
3 |
0401TG |
0-10V调光模块 |
4 |
M6 |
6键智能控制面板 |
5 |
123DC |
电源模块 |
